QYL-3910高效冷卻器冷卻器裝置性能參數

裝置耐溫耐壓：560℃和32MPa

樣水出口流量：1000－3000ml/min 出口壓力：0.2－0.5MPa
出口溫度：≤t＋2℃(t-冷卻水進口溫度)
裝置濕度保護：0－99℃任意設定
壓力保護：安全閥開啟壓力0.7MPa

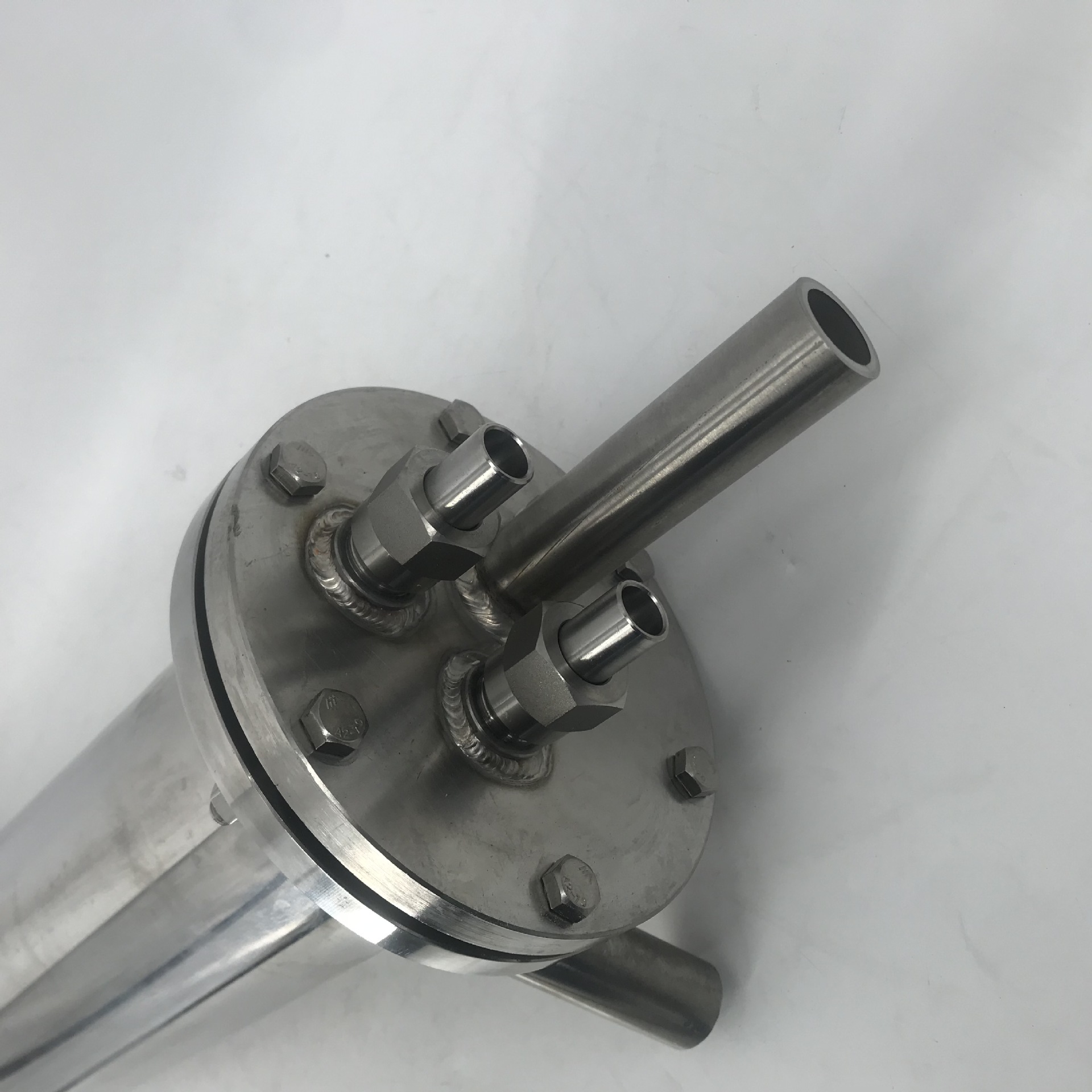

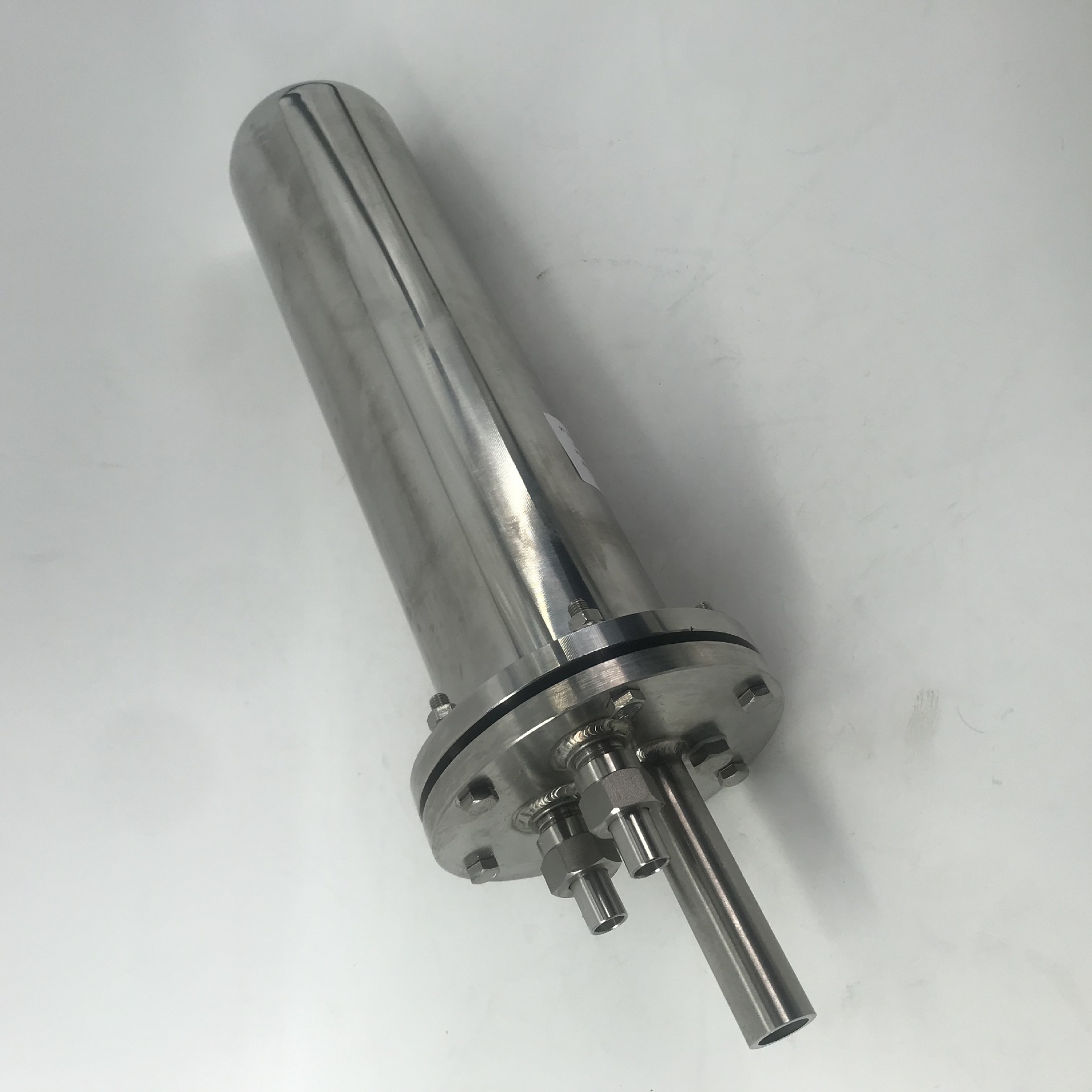

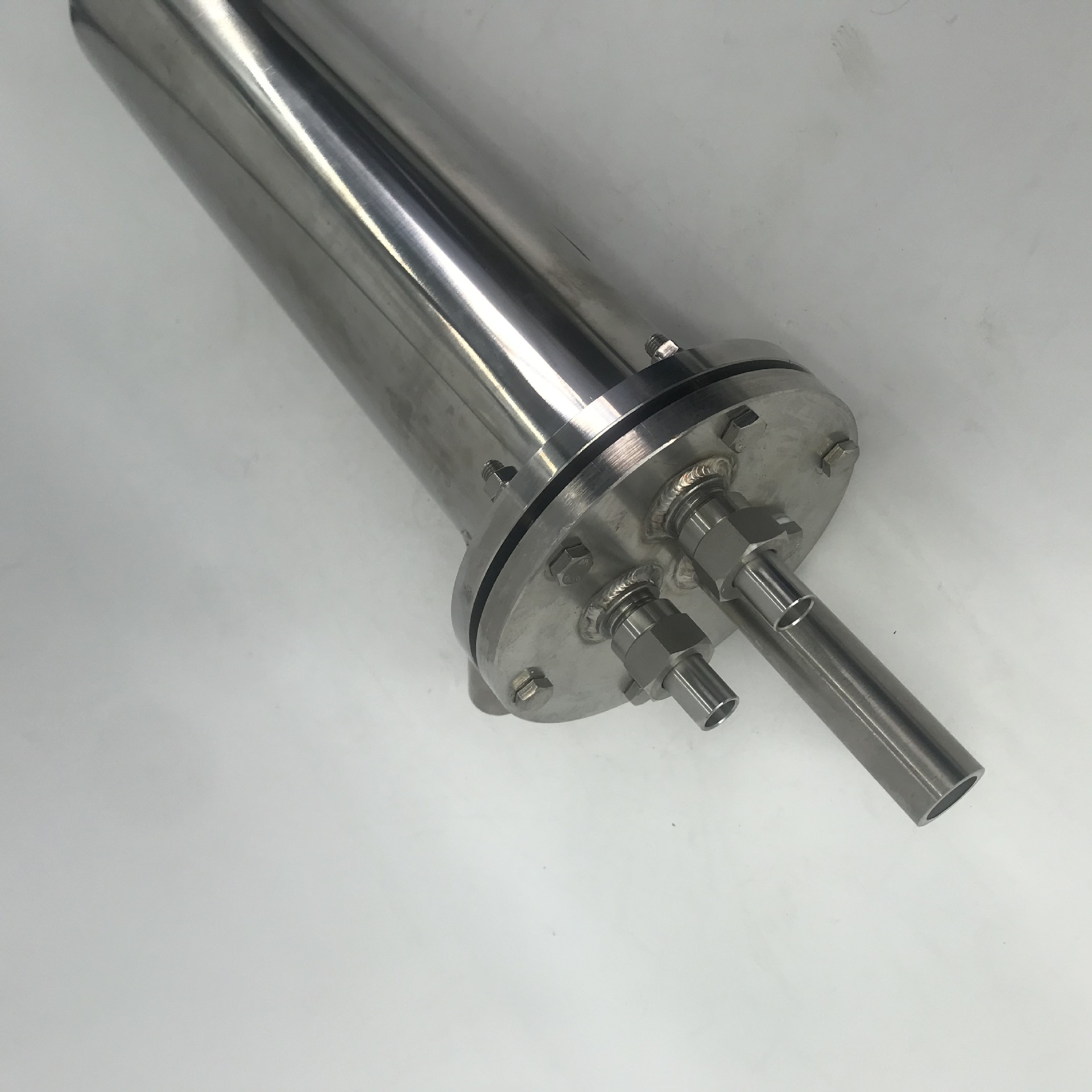

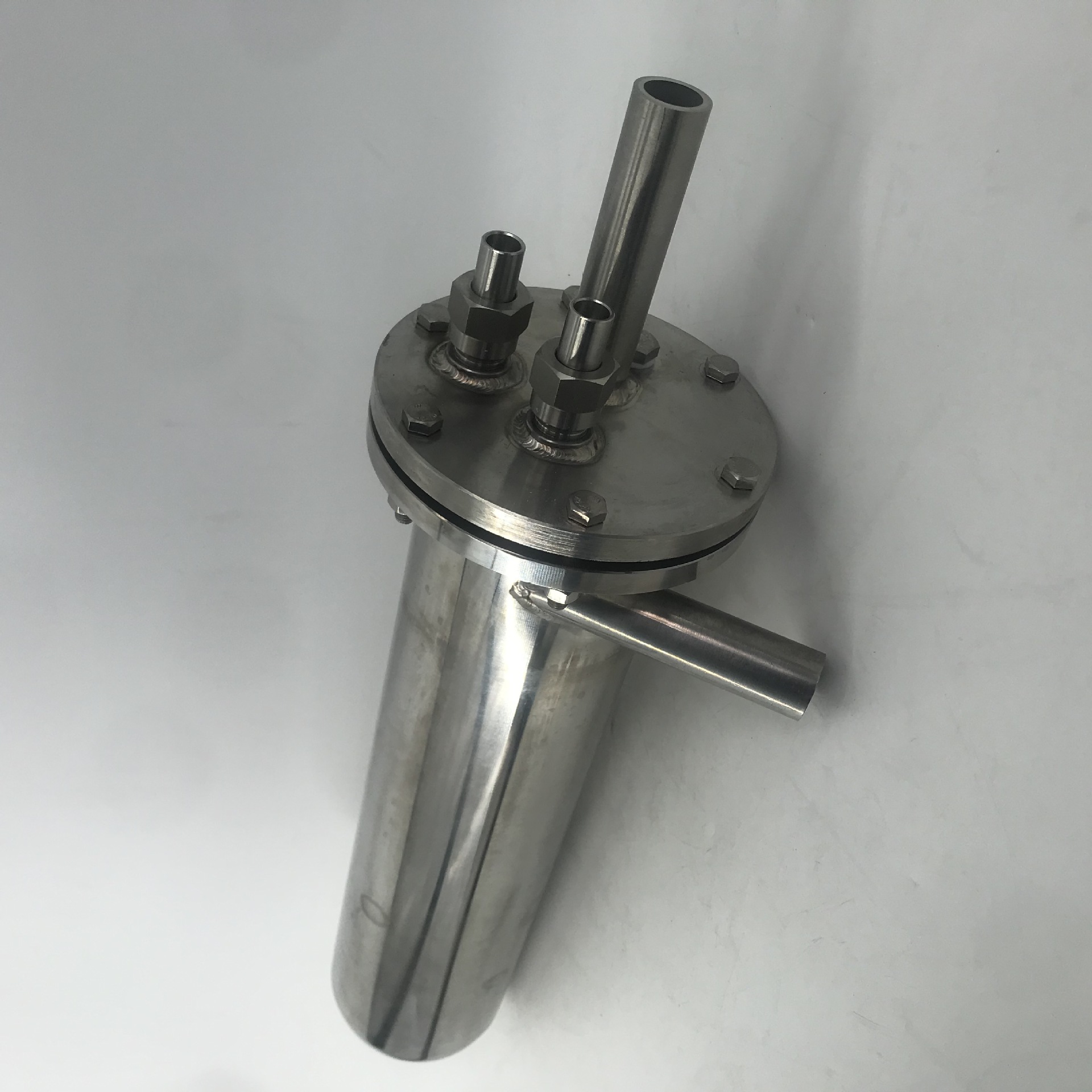

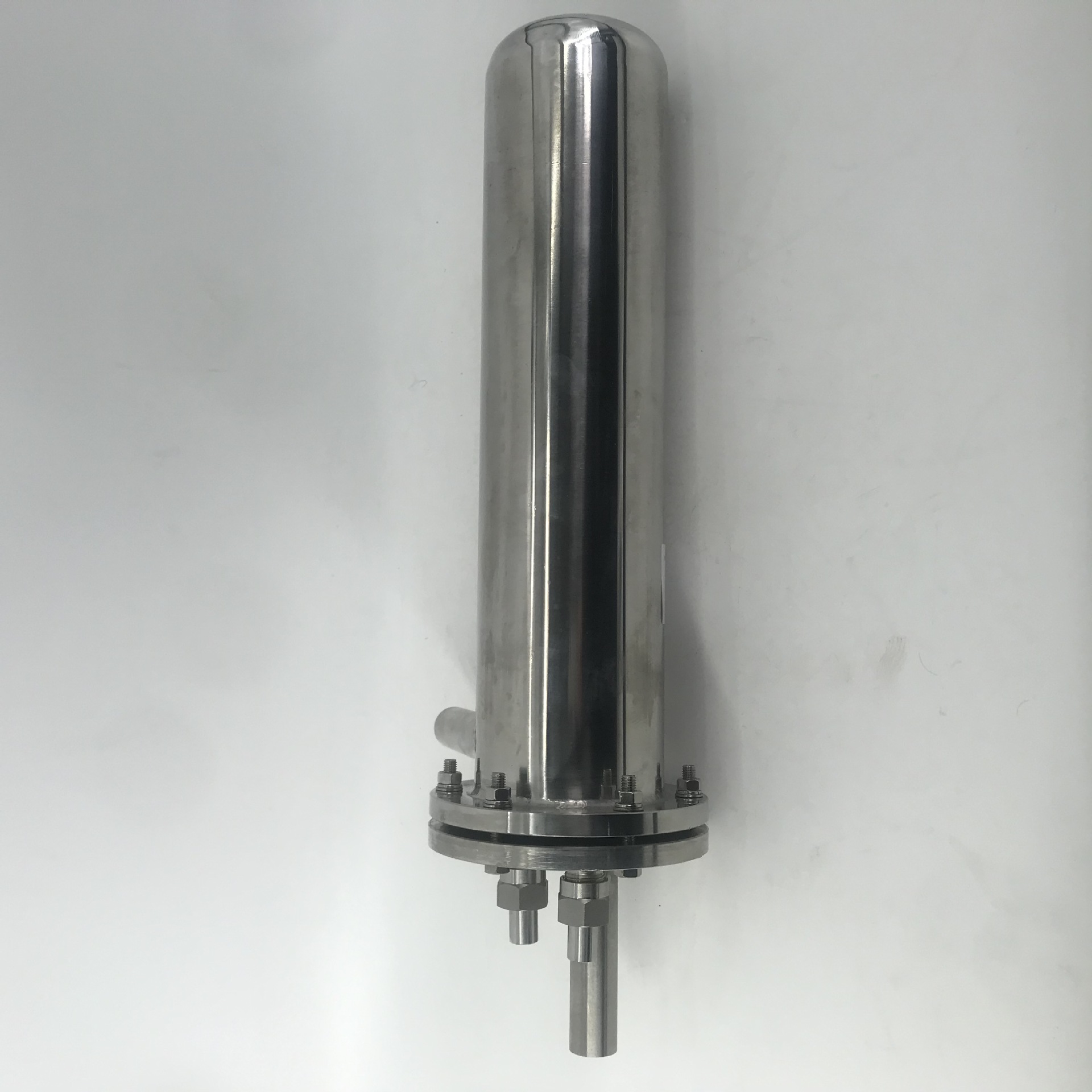

冷卻器是我公司研制的具有自主專有技術的高效雙螺旋導流浸液式冷卻器，不僅冷卻效率高而且體積小，有污垢時便于拆卸清洗維護，對冷卻水質要求不高。冷卻器由內桶、外桶、雙層螺旋管、隔套等組成。內外層螺旋盤管由一根定尺不銹鋼管彎制而成，中間加有導流隔套，其冷卻方式采用逆流式冷卻。冷卻水由筒體底部進入，從內螺旋管與內桶外壁呈螺旋狀旋出后沿導流套流入外層螺旋管，再沿外層螺旋管與外桶內壁呈螺旋狀從上部旋出，對流完全充分，熱交換效率極高。此冷卻器對工藝要求級高，我公司是由一根管子直接盤成雙盤管，無任何焊縫，間隙均勻，線條流暢！主要技術參數：設計壓力30MPa，設計溫度350℃，冷卻面積0.2～0.41m2。
