供應華豫HP01A型單筒盤管冷卻器 高溫水汽樣品冷卻器TZ02B冷卻器

TZ02B冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便

TZ02B冷卻器是我公司研制的具有自主專有技術的高效雙螺旋導流浸液式冷卻器，不僅冷卻效率高而且體積小，有污垢時便于拆卸清洗維護，對冷卻水質要求不高。冷卻器由內桶、外桶、雙層螺旋管、隔套等組成。內外層螺旋盤管由一根定尺不銹鋼管彎制而成，中間加有導流隔套，其冷卻方式采用逆流式冷卻。冷卻水由筒體底部進入，從內螺旋管與內桶外壁呈螺旋狀旋出后沿導流套流入外層螺旋管，再沿外層螺旋管與外桶內壁呈螺旋狀從上部旋出，對流完全充分，熱交換效率極高。此冷卻器對工藝要求級高，我公司是由一根管子直接盤成雙盤管，無任何焊縫，間隙均勻，線條流暢！主要技術參數：設計壓力30MPa，設計溫度350℃，冷卻面積0.2～0.41m2。

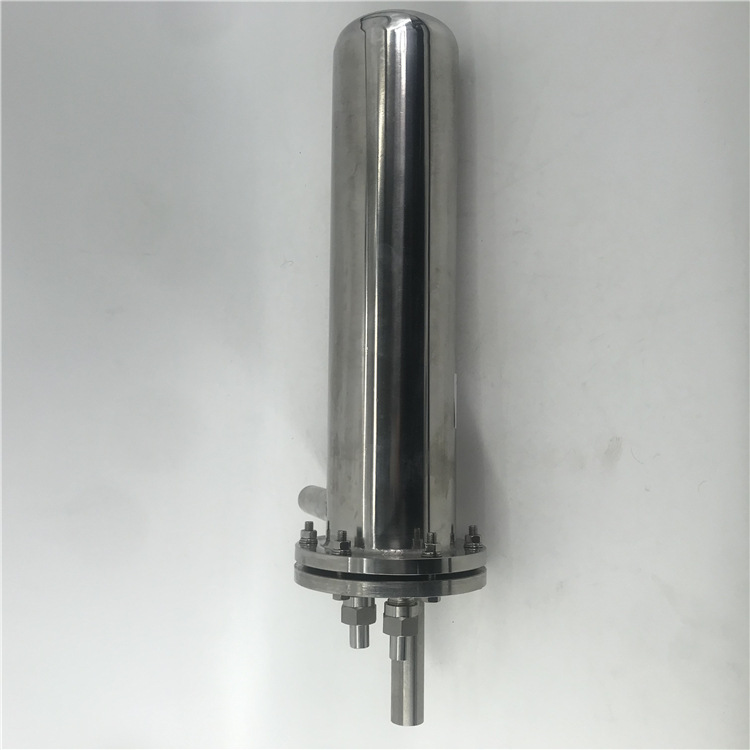

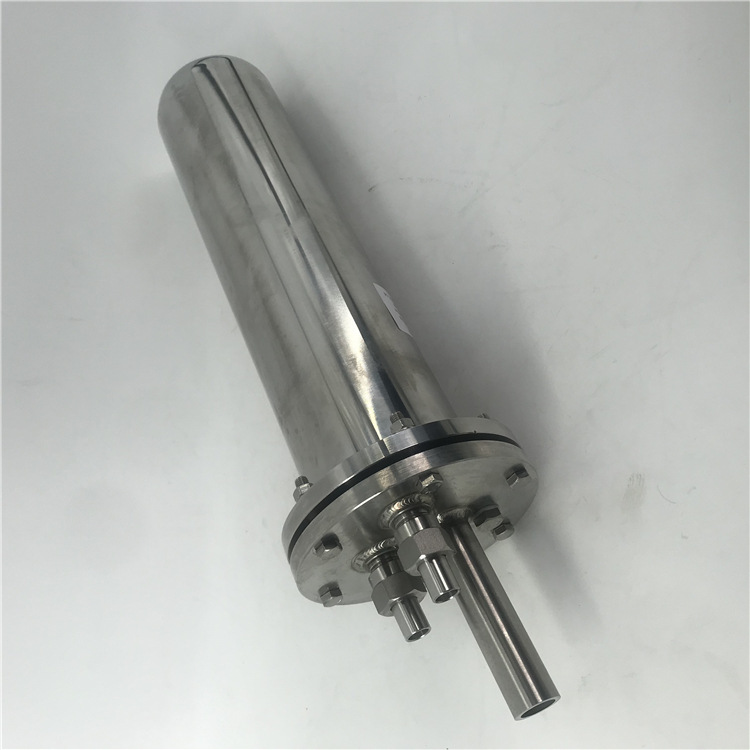

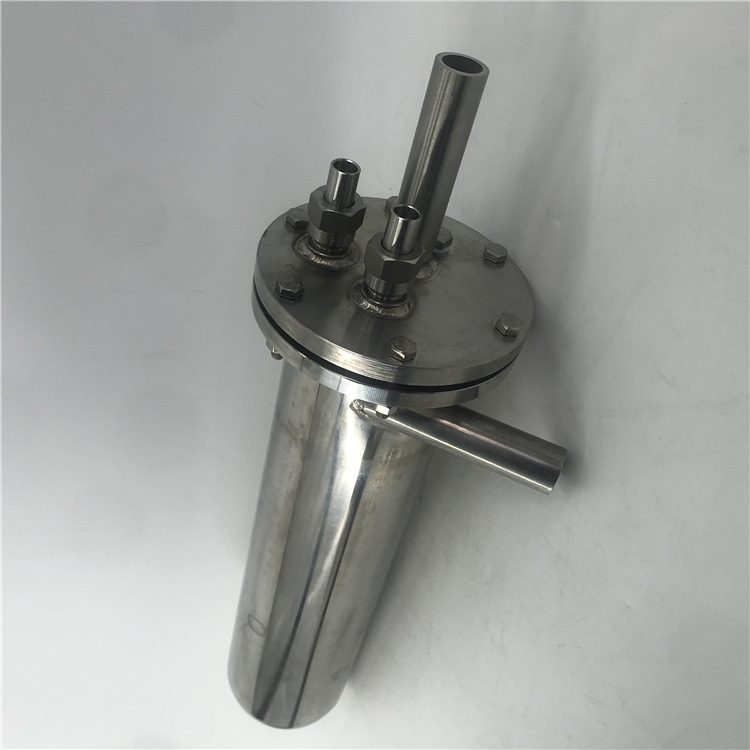

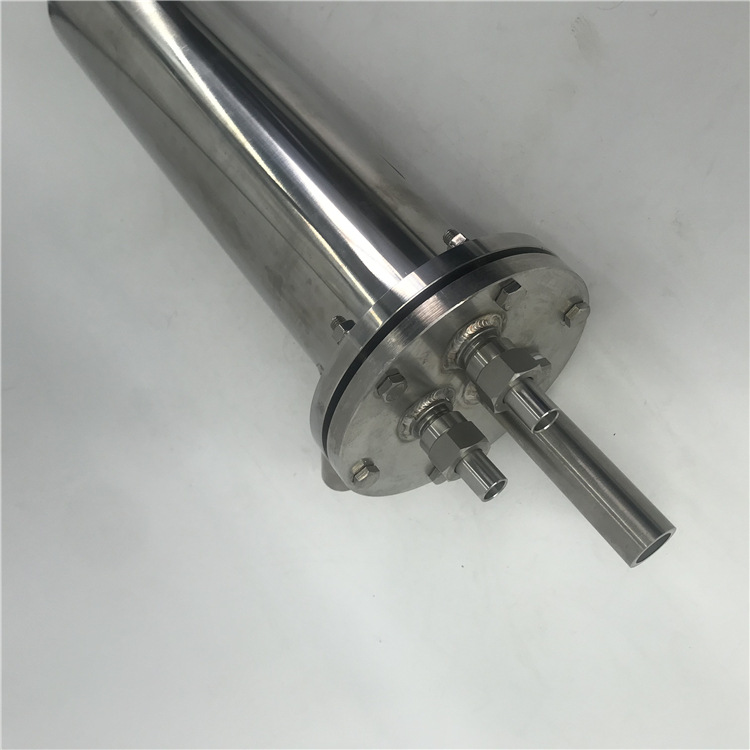

TZ02B冷卻器及濾芯圖片
型號*

GN01A單盤冷卻器

HP01A單盤冷卻器

TZ01A單盤冷卻器

GN01B雙盤冷卻器

HP01B雙盤冷卻器

TZ01B雙盤冷卻器

GN02B雙盤冷卻器

HP02B雙盤冷卻器

TZ02B雙盤冷卻器
