水泥廠磨機濾芯SPL-32雙筒網片式過濾器

水泥廠磨機濾芯SPL-32雙筒網片式過濾器

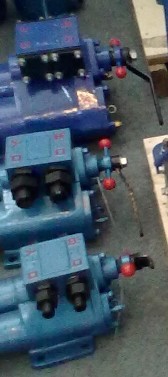

SPL-32網片式雙筒過濾器

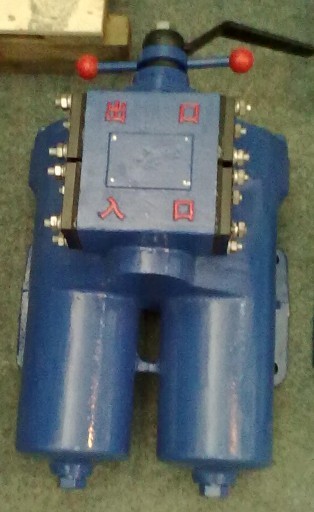

SPL32型號雙筒網片式過濾器主要由殼體、濾芯組件、轉換閥體等零部件組成。在裝換閥體腔外側有兩對進出油口，油系下進上出，由管螺紋接頭或方法蘭與外部油管連接，兩濾芯腔底各有一個裝螺栓的排污孔，供排放污油。為固定濾器，殼體上有到螺栓孔的法蘭，供安裝使用。

每一濾芯組件由濾器蓋、濾芯套筒、濾片及濾片圈等組成，濾器蓋頂部裝有放氣閥，供排出濾器內腔的空氣用。

濾片套在濾芯套筒上，是濾器的主要過濾元件，由濾網，支承網及波紋隔盤等組成，濾網的網目數由用戶根據需要選用。

轉換閥體是由鑄鋁鋁合金制成的椎體，與閥孔研磨配合，閥體上鑄有上下兩油道孔，上油道孔一端通濾芯上方油腔，一段通濾器出口，下油道孔一段通濾芯腔，一段通濾器進口，當轉換閥迅速從一極限位置轉至另一極限位置時，閥體將一濾芯腔的通路關閉，而將另一濾芯腔的通路打開，此時，壓力油從濾器進口流入濾芯腔，經濾網過濾后的清潔油經上方油腔從出口流出，達到濾清油液的目的。轉換閥體軸端頭上的箭頭指向接通的濾芯腔的一邊。

SPL、DPL型網片式油濾器適用于各種型號的船用和陸用柴油機的潤滑油、燃油和其他潤滑系統的過濾以及應用于石油、電力、化工等行業。
　　 網片式油濾器分為SPL雙筒系列和DPL單筒系列，該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

二、技術參數

型號		公稱通徑	額定流量	濾片尺寸mm
雙筒系列	單筒系列			內徑	外徑
SPL-15		15	2	20	40
SPL-25	DPL-25	25	5	30	65
SPL-32		32	8
SPL-40	DPL-40	40	12	45	90
SPL-50		50	20	60	125
SPL-65	DPL-65	65	30
SPL-80	DPL-80	80	50	70	155
SPL-100		100	80
SPL-125		125	120	90	175
SPL-150	DPL-150	150	180
SPL-200

供應專業生產批發濾片：SPL-15、SPL-25、SPL-32、SPL-40、SPL-50、SPL-65、SPL-80、SPL-100、SPL-125、SPL-150、SPL-200、
http://www.hmsurgery.net

DPL-15、DPL-25、DPL-32、DPL-40、DPL-50、DPL-65、DPL-80、DPL-100、DPL-125、DPL-150、DPL-200、
