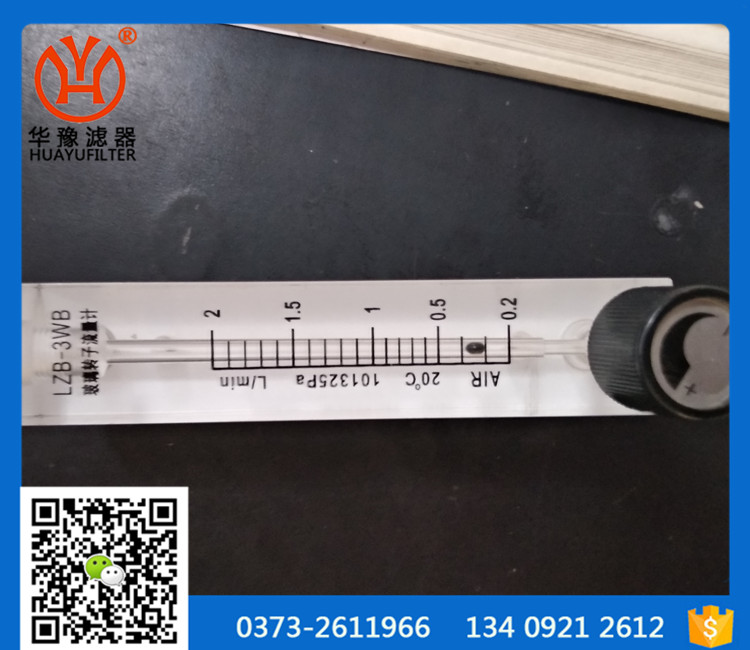

概 述 LZB-()W/WB系列微小流量玻璃轉子流量計包括DN3、DN4、DN6、DN10四種通徑。它可以檢測氣體或液體的 微小流量，且結構輕巧，調節靈敏，安裝簡單，廣泛用于微量檢測分析、環保、醫療、輕工、食品、科研等部門； 可為各種分析儀器、環保儀器、醫療設備及其它科學試驗裝置配套。

外形及安裝尺寸 LZB-()WB系列流量計配有流量調節閥，外形及安裝尺寸見圖1和表1。 LZB-()W系列流量計不帶流量調節閥，外形及安裝尺寸見圖1和表1。 表1 安裝尺寸 單位：mm 通徑 DN 型 號 尺 寸 N 設備上 安裝孔 備注 A B C D E* M 皮管接咀 金屬管接咀 3 LZB-3W LZB-3WB 26 136 50 24 < 50 116 Φ8 M10×1 2-Φ11   4 LZB-4W LZB-4WB 28 136 56 27.5 < 52 116 Φ8 M10×1 2-Φ11 6 LZB-6W LZB-6WB 28 136 58 29.5 < 55 116 Φ10 M10×1 2-Φ11 10 LZB-10W LZB-10WB 28 160 60 29.5 < 55 140 Φ11 M10×1 2-Φ11 注:*LZB-()WB系列專有。接咀可選用：快速接口、卡套接口。

接觸測量流體的零部件材質

零部件 基 座 接管咀 浮 子 錐形管 密封墊片 材 質 普通型 HPb59-1 黃 銅 HPb59 -1 黃 銅 1Cr18Ni9Ti 不銹鋼 瑪瑙、有機玻璃 硬質玻璃 丁腈橡膠 防腐型 1Cr18Ni9Ti 不銹鋼 1Cr18Ni9Ti 不銹鋼 1Cr18Ni9Ti不銹鋼 瑪瑙 硬質玻璃 氟橡膠

* 對零部件材質有特殊要求，請另外說明

型號規格及技術參數 通徑 DN (mm) 型 號 測量范圍 準確度 等 級 錐管長度 (mm) 允許被測流體狀態 水，20℃ 空氣,20℃,101325Pa 溫度(℃) 壓力(MPa) 3 LZB-3W LZB-3WB (0.4～4)ml/min (0.6～6)ml/min (1～10)ml/min (1.6～16)ml/min (2.5～25)ml/min (4～40)ml/min (6～60)ml/min (10～100)ml/min (6～60)ml/min (10～100)ml/min (16～160)ml/min (25～250)ml/min (40～400)ml/min (60～600)ml/min (0.1～1)L/min (0.16～1.6)L/min 4 100 0～60 ≤0.2 4 LZB-4W LZB-4WB (16～160)ml/min (25～250)ml/min (40～400)ml/min (0.3～3)L/min (0.6～6)L/min (0.7～7)L/min 6 LZB-6W LZB-6WB (40～400)ml/min (60～600)ml/min (0.1～1)L/min (0.7～7)L/min (1～10)L/min (1.5～15)L/min 2.5 10 LZB-10W LZB-10WB (0.1～1)L/min (0.16～1.6)L/min (3～30)L/min (5～45)L/min 120 注：特殊流量測量范圍，請另外說明。

玻璃轉子流量計是儀表行業中必不可少的儀表， 它是帶透明錐管（玻璃管），能測量封閉管道中各種液體或氣體的瞬間流量，直接觀察介質流動狀態的指標型儀表。玻璃轉子流量計常用的分為兩種，普通型和防腐型。

玻璃轉子流量計具有適用性強、結構簡單、安裝方便、測量范圍靈活、可測微小流量。有螺紋連接，法蘭連接，小口徑DN10口徑以下帶調節閥，可以有多種連接形式選擇，卡套、寶塔等等方便用戶。

玻璃轉子流量計的安裝使用有講究，在安裝和使用過程中有以下要求：

1.安裝前需要將流量計中的頂襯物取出，這個是為了保護在運輸途中，浮子的移動撞壞玻璃管。并檢查錐管有無破損，浮子能否自由上下移動，確定正常后方可安裝。

2.玻璃轉子流量計在使用安裝前，應先檢查技術參數如：測量范圍，精確度等級，額定工作壓力，溫度等參數是否符合使用要求。

3.新裝的管路應沖洗干凈，管路中不應該還有雜質顆粒。有雜質顆粒會可能是浮子卡住。

4.玻璃轉子流量計應垂直安裝，安裝在無振動的管道上，轉子流量計的中心線與鉛垂線的夾角應不超過5度。大口徑流量計由于較重，為避免管道彎曲，必要時可采取加固支撐等措施。

5.安裝時需避免轉子流量計受過大的外力傷害，如壓扭等力。

6.必要時根據使用中不同的工況，在轉子流量計的上游安裝過濾器，以防雜質玷污。

7.若流體不穩定有脈動流，玻璃轉子流量計可測的是單相非脈動流體的流量計。所以需要保持壓力的一個穩定。為保證轉子流量計的良好測量可安裝緩沖器，以消除脈動流。

8.玻璃轉子流量計在使用時，應先緩慢旋開流量計上游管道上的控制閥門，然后用調節閥調節流量，以免突然開啟造成浮子急速上升擊損錐管。

9.要想得到精確的測量精度，建議被測流體的常用流量應在轉子流量計分度流量的60%以上最好。

10.由于玻璃轉子流量計本體大部分為玻璃材質，使用及運輸就必須要小心。
