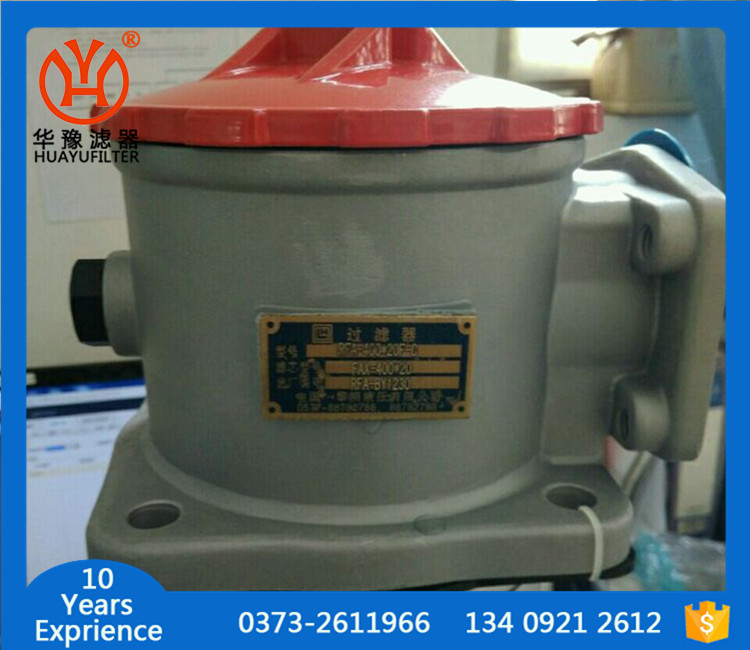

黎明過濾器RFA-400*20F-C

發布時間：2017-07-26 14:02
黎明過濾器RFA-400*20F-C 用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。黎明過濾器RFA-400*20F-C 安裝在油箱頂部筒體部分浸入油箱內并設置旁通閥、擴散器、濾芯污染堵塞發訊器
在線咨詢

黎明過濾器RFA-400*20F-C用于液壓系統回油精過濾，濾除液壓系統中元件磨損產生的金屬顆粒以及密封件的橡膠雜質等污染物，使流回油箱的油液保持清潔。

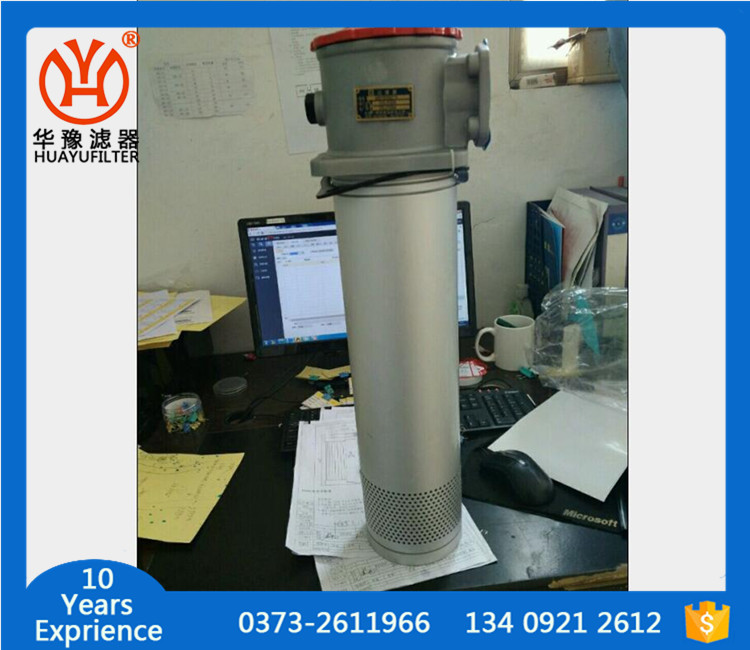

黎明過濾器RFA-400*20F-C安裝在油箱頂部,筒體部分浸入油箱內,并設置旁通閥、擴散器、濾芯污染堵塞發訊器等裝置。具有結構緊湊、安裝方便、通油能力大、壓力損失小、更換濾芯方便等特點。

技術參數

型號	公稱流量	過濾精度	通徑	公稱壓力	壓力損失(Mpa)		發訊裝置		重量(Kg)	濾芯型號
RFA-25x*L-c Y	25	1 3 5 10 20 30	15	1.6	≤0.075	0.35	12 24 36 220	2.5 2 1.5 0.25	0.85	FAX-25x*
RFA-40x*L-c Y	40		20						0.9	FAX-40x*
RFA-63x*L-c Y	63		25						1.5	FAX-63x*
RFA-100x*L-c Y	100		32						1.7	FAX-100x*
RFA-160x*L-c Y	160		40						2.7	FAX-160x*
RFA-250x*F-c Y	250		50						4.35	FAX-250x*
RFA-400x*F-c Y	400		65						6.15	FAX-400x*
RFA-630x*F-c Y	630		90						8.2	FAX-630x*
RFA-800x*F-c Y	800		90						8.9	FAX-800x*
RFA-1000x*F-c Y	1000		90						9.96	FAX-1000x*

注:*為過濾精度,若使用介質為水一乙二醇,公稱流量為63L/min,過濾精度為10μm,帶CYB-Ⅰ發訊器,則過濾器型號為RFA·BH-63x10L-Y,濾芯型號為FAX·BH 63x10。
連接尺寸

表一:RFA-25~160管式連接尺寸

型號	尺寸（mm）
	L1	L2	L3	H	D	M	m	A	B	C1	C2	C3	d	h
RFA-25x*L-c Y	127	74	45	25	Φ75	M22x15	M18x15	90	70	53	45	39	Φ9	10
RFA-40x*L-c Y	158					M27x2
RFA-63x*L-c Y	185	93	60	33	Φ95	M33x2		110	85	60	53			12
RFA-100x*L-c Y	245					M42x2
RFA-160x*L-c Y	322	108	80	40	Φ110	M48x2							Φ13	15

表二：RFA-250~800法蘭式連接尺寸

型號	尺寸（mm）
型號	L1	L2	L3	H	D	E	m	a	b	n	A	B	C1	C2	C3	d	Q	h
RFA-250x*F-c Y	422	108	80	40	Φ110	Φ50	M18x1.5	70	40	M10	125	95	81	61	39	ΦB	60	15
RFA-400x*F-c Y	467	135	100	55	Φ130	Φ65		90	50		140	110	90	68			73	15
RFA-630x*F-c Y	494	175	118	70	Φ160	Φ90		120	70		170	140	110	85			102	18
RFA-800x*F-c Y	606
RFA-1000x*F-c Y	786

注:
1)本產品所需的進油口法蘭盤,安裝連接螺栓及密封圈等配件均和本產品配套提供,用戶只需準備好ΦQ的管子焊上即可.
2)2-m為M18x1.5螺孔，可在任何一面安裝發訊器或作小回油孔之用，并配裝絲堵。
